ステン束(ステンレス束) 傾斜地用 F型/L型/U型
安価の上に腐食(サビ)に強く、強度と耐久性に優れています。

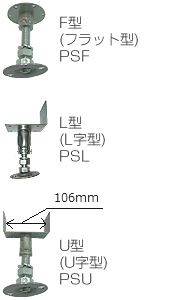

ステン束(ステンレス束) 傾斜地用 F型/L型/U型Stainless steel

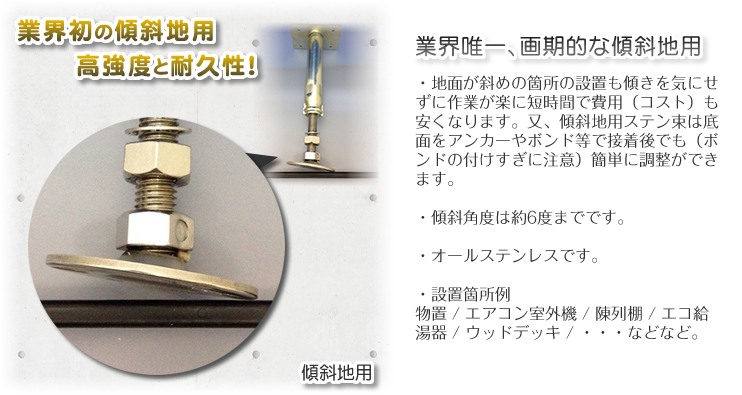

ステン束 固定地用 F型/L型

※ステンレスは鏡面(ミラー)仕上げではありません。
※製品などの改良の為、予告無しで変更する事があります。予めご了承ください。


品番と調節可能範囲Stainless steel

形式 品番 高さ調整(mm) 価格
PSF/PSL/PSU PSF/PSL/PSU-105 約105〜155

価格表を見に行く

PSF/PSL/PSU-150 約150〜200
PSF/PSL/PSU-200 約200〜250
PSF/PSL/PSU-250 約250〜300
PSF/PSL/PSU-300 約300〜350
PSF/PSL/PSU-350 約350〜400
PSF/PSL/PSU-400 約400〜450
PSF/PSL/PSU-450 約450〜550
PSF/PSL/PSU-550 約550〜650
PSF/PSL/PSU-650 約650〜750
PSF/PSL/PSU-750 約750〜850
PSF/PSL/PSU-850 約850〜950

※ステンレスは鏡面(ミラー)仕上げではありません。
※製品などの改良の為、予告無しで変更する事があります。予めご了承ください。


スロープにも利用できます。Slope

スロープ

土間が水平で床がスロープの場合は、ステン束(ステンレス束)の傾斜地Fタイプを使って逆に取り付けます。

ソーラーパネルのスロープなどに!

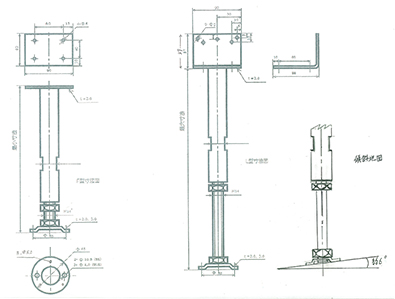

寸法入り図面Drawing


サビに強い!海水比較テストQuality test

サビに強い!海水比較テスト

 ステン束(ステンレス束)と鋼製束を海水に24時間浸し1週間放置して腐食を比較したもの

強度試験(傾斜地用)Quality test

強度試験(傾斜地用)

 ステン束(ステンレス束)傾斜地用の圧縮強度試験。(エイキッド株式会社による試験)



取り付けは簡単Easy

取り付け簡単(片方を回すだけ)

1、取り付けの位置決め約900mm〜1000mmの間隔でおこなう。

2、場所が決まると束石または土間コンクリート床面施工する場合は、取り付け位置に凹凸があればハツリ等で平らにし清掃する。

3、ねじタイプの取り付けは大引きに(L、F)型の金具を釘孔から(釘の長さは50mm以上)打ち止めて、パイプを持ちながら底板のナットを回して高さを調整して、スプリングワッシャのナットで大引きを締め付けてください。

★安全性の為、溶接はしません。
★底面は横揺れの耐久性の為、円く、プレスでカシメています。
★底面と束石または土間コンクリート面はボンド等で固定しないでください。(しかしながら足場の必要に応じて作業して下さい。)
★万が一、足場を固定した場合、高さの微調整はパイプの止めているナットを緩めてパイプを右に回すと高くなります。

※製品などの改良の為、予告無しで変更する事があります。
あらかじめご了承ください。
